Page 23 - Ergonomische Arbeitsplatzsysteme
P. 23

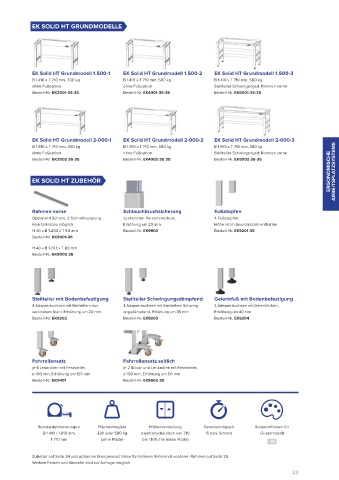

EK SOLID HT GRUNDMODELLE









            EK Solid HT Grundmodell 1.500-1  EK Solid HT Grundmodell 1.500-2  EK Solid HT Grundmodell 1.500-3
            B 1.410 x T 710 mm, 330 kg      B 1.410 x T 710 mm, 580 kg      B 1.410 x T 710 mm, 580 kg
            ohne Fußoption                  ohne Fußoption                  Stellteller Schwingungsd. Rahmen vorne
            Bestell­Nr. EK3001-35-35        Bestell­Nr. EK4001-35-35        Bestell­Nr. EK5001-35-35








            EK Solid HT Grundmodell 2-000-1  EK Solid HT Grundmodell 2-000-2  EK Solid HT Grundmodell 2-000-3
            B 1.910 x T 710 mm, 330 kg      B 1.910 x T 710 mm, 580 kg      B 1.910 x T 710 mm, 580 kg
                                                                                                                     ERGONOMISCHE  ARBEITSPLATZSYSTEME
            ohne Fußoption                  ohne Fußoption                  Stellteller Schwingungsd. Rahmen vorne
            Bestell­Nr. EK3002-35-35        Bestell­Nr. EK4002-35-35        Bestell­Nr. EK5002-35-35


            EK SOLID HT ZUBEHÖR





            Rahmen vorne                    Schlauchbruchsicherung          Fußstopfen
            Optional 4 Schuko, 2 Schnellkupplung   zusätzlicher Personenschutz,    4 Fußstopfen,
            Kein Unterbau möglich           Erhöhung um 20 mm               Höhe ist im Grundmodell enthalten
            H 40 x B 1.203 x T 80 mm        Bestell­Nr. EK9903              Bestell­Nr. EK9201-35
            Bestell­Nr. EK9001-35
            H 40 x B 1.703 x T 80 mm
            Bestell­Nr. EK9002-35








            Stellteller mit Bodenbefestigung  Stellteller Schwingungsdämpfend  Gelenkfuß mit Bodenbefestigung
            4 Adapterbuchsen mit Stelltellern aus   4 Adapterbuchsen mit Stelltellern Schwing­   4 Adapterbuchsen mit Gelenkfüßen,
            verzinktem Stahl, Erhöhung um 20 mm  ungsdämpfend, Erhöhung um 35 mm  Erhöhung um 40 mm
            Bestell­Nr. EK9202              Bestell­Nr. EK9203              Bestell­Nr. EK9204








            Fahrrollensatz                  Fahrrollensatz seitlich
            je 4 Lenkrollen mit Feststeller,    je 2 Block­ und Lenkrollen mit Feststeller,
            ø 100 mm, Erhöhung um 125 mm    ø 100 mm, Erhöhung um 50 mm
            Bestell­Nr. EK9401              Bestell­Nr. EK9502-35








              Standardabmessungen  Flächentraglast   Höhenverstellung    Geschwindigkeit   Standardfarben für
                B 1.410 / 1.910 mm   330 oder 580 kg    elektrohydraulisch von 710   15 bzw. 9 mm/s  Grundmodell
                   T 710 mm         (ohne Platte)  bis 1.100 mm (ohne Platte)
                                                                                               -35

            Zubehör auf Seite 34 und optionale Energieanschlüsse für hinteren Rahmen & vorderen Rahmen auf Seite 30.
            Weitere Farben und Abmaße sind auf Anfrage möglich.
