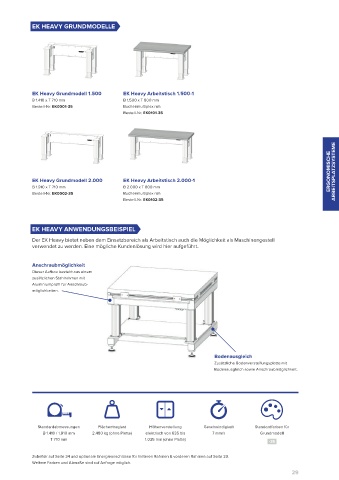

EK HEAVY GRUNDMODELLE

EK Heavy Grundmodell 1.500 EK Heavy Arbeitstisch 1.500-1
B 1.410 x T 710 mm B 1.500 x T 800 mm
Bestell­Nr. EK0001-35 Buchenmultiplex roh
Bestell­Nr. EK0101-35

ERGONOMISCHE ARBEITSPLATZSYSTEME

EK Heavy Grundmodell 2.000 EK Heavy Arbeitstisch 2.000-1
B 1.910 x T 710 mm B 2.000 x T 800 mm
Bestell­Nr. EK0002-35 Buchenmultiplex roh
Bestell­Nr. EK0102-35

EK HEAVY ANWENDUNGSBEISPIEL
Der EK Heavy bietet neben dem Einsatzbereich als Arbeitstisch auch die Möglichkeit als Maschinengestell
verwendet zu werden. Eine mögliche Kundenlösung wird hier aufgeführt.

Anschraubmöglichkeit
Dieser Aufbau besteht aus einem
zusätzlichen Stahlrahmen mit
Aluminiumprofil für Anschraub­
möglichkeiten.

Bodenausgleich
Zusätzliche Bodenversteifungsplatte mit
Bodenausgleich sowie Anschraubmöglichkeit.

Standardabmessungen Flächentraglast Höhenverstellung Geschwindigkeit Standardfarben für
B 1.410 / 1.910 mm 2.480 kg (ohne Platte) elektrisch von 635 bis 7 mm/s Grundmodell
T 710 mm 1.035 mm (ohne Platte)
-35

Zubehör auf Seite 34 und optionale Energieanschlüsse für hinteren Rahmen & vorderen Rahmen auf Seite 30.
Weitere Farben und Abmaße sind auf Anfrage möglich.
