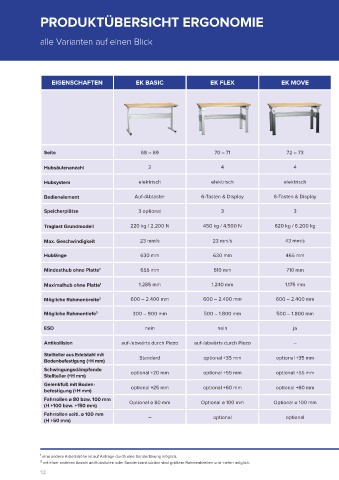

PRODUKTÜBERSICHT ERGONOMIE

alle Varianten auf einen Blick

EIGENSCHAFTEN EK BASIC EK FLEX EK MOVE EK SOLID EK DUO EK STRONG EK HEAVY

Seite 68 – 69 70 – 71 72 – 73 74 – 75 78 – 79 80 – 81 82 – 83

Hubsäulenanzahl 2 4 4 4 2 4 4

elektro­
Hubsystem elektrisch elektrisch elektrisch hydraulisch hydraulisch elektrisch elektrisch elektrisch
hydraulisch
Bedienelement Auf­/Abtaster 6­Tasten & Display 6­Tasten & Display 7­Tasten & Display Auf­/Abtaster 7­Tasten & Display Auf­/Abtaster

Speicherplätze 3 optional 3 3 4 4 optional 4 –
330 kg / 3.300 N 300 kg / 400 kg / 800 kg / 8.000 N
Traglast Grundmodell 220 kg / 2.200 N 450 kg / 4.500 N 620 kg / 6.200 kg 2.480 kg / 24.800 N
580 kg / 5.800 N 3.000 N 4.000 N 1.000 kg / 10.000 N
15 mm/s
Max. Geschwindigkeit 23 mm/s 23 mm/s 43 mm/s 5 mm/U 5 mm/U 12 mm/s 8 mm/s 7 mm/s
9 mm/s
Hublänge 630 mm 630 mm 465 mm 390 mm 400 mm 400 mm 400 mm

Mindesthub ohne Platte 1 655 mm 610 mm 710 mm 695 mm 700 mm 700 mm 635 mm

Maximalhub ohne Platte 1 1.285 mm 1.240 mm 1.175 mm 1.085 mm 1.100 mm 1.100 mm 1.035 mm

Mögliche Rahmenbreite 2 600 – 2.400 mm 600 – 2.400 mm 600 – 2.400 mm 1.050 – 2.400 mm 600 – 2.000 mm 600 – 2.000 mm 800 – 2.400 mm

Mögliche Rahmentiefe 2 300 – 900 mm 500 – 1.800 mm 500 – 1.800 mm 500 – 1.800 mm 600 – 1.000 mm 600 – 1.400 mm 600 – 1.400 mm

ESD nein nein ja ja ja ja nein

abwärts optional durch abwärts optional durch abwärts optional durch
Antikollision auf­/abwärts durch Piezo auf­/abwärts durch Piezo – –
Drucksensorschaltleiste Drucksensorschaltleiste Drucksensorschaltleiste
Stellteller aus Edelstahl mit Standard optional +35 mm optional +35 mm optional +20 mm Standard Standard –
Bodenbefestigung (+H mm)
Schwingungsdämpfende optional +20 mm optional +55 mm optional +55 mm optional +35 mm optional +20 mm optional +20 mm –
Stellteller (+H mm)
Gelenkfuß mit Boden- optional +25 mm optional +60 mm optional +60 mm optional +40 mm optional +25 mm optional +25 mm –
befestigung (+H mm)
Fahrrollen ø 80 bzw. 100 mm
(H +100 bzw. +150 mm) Optional ø 80 mm Optional ø 100 mm Optional ø 100 mm Optional ø 100 mm Optional ø 80 mm Optional ø 100 mm –
Fahrrollen seitl. ø 100 mm
(H +50 mm) – optional optional optional – – –

1 eine andere Arbeitshöhe ist auf Anfrage durch eine Sonderlösung möglich.
2 mit einer anderen Anzahl an Hubsäulen oder Sonderkonstruktion sind größere Rahmenbreiten und ­tiefen möglich.
